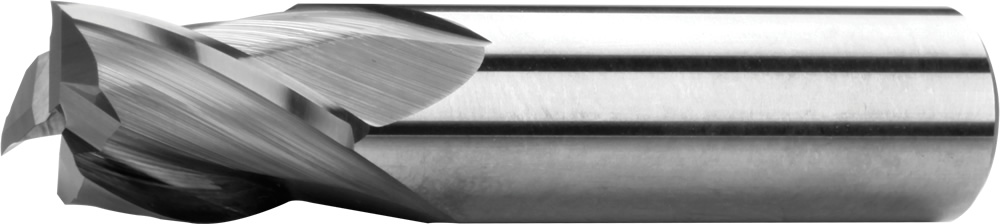

Минифрезы, 30°, гладкий хвостовик
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

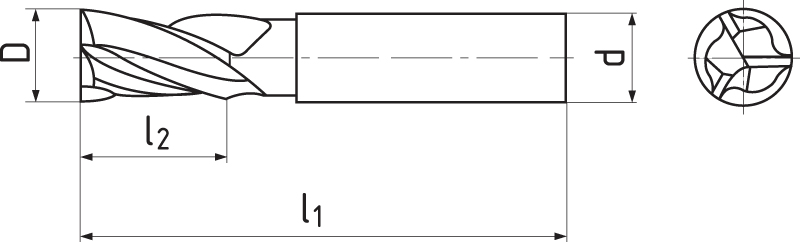

| D h 10 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 0,5 | 3 | 40 | 1,5 | 3 | C160402.005 | Да |
| 0,6 | 3 | 40 | 1,5 | 3 | C160402.006 | Да |
| 0,8 | 3 | 40 | 2 | 3 | C160402.008 | Да |
| 1 | 3 | 40 | 2 | 3 | C160402.010 | Да |
| 1,2 | 3 | 40 | 2 | 3 | C160402.012 | Да |
| 1,5 | 3 | 40 | 2 | 3 | C160402.015 | Да |
| 1,8 | 3 | 40 | 2 | 3 | C160402.018 | Нет |
| 2 | 6 | 40 | 4 | 3 | C160402.020 | Да |
| 2,5 | 6 | 40 | 5 | 3 | C160402.025 | Да |
| 3 | 6 | 40 | 5 | 3 | C160402.030 | Да |
| 3,5 | 6 | 40 | 6 | 3 | C160402.035 | Нет |
| 4 | 6 | 40 | 7 | 3 | C160402.040 | Да |
| 4,5 | 6 | 40 | 8 | 3 | C160402.045 | Нет |
| 5 | 6 | 40 | 8 | 3 | C160402.050 | Да |
| 5,5 | 6 | 40 | 8 | 3 | C160402.055 | Нет |
| 5,8 | 6 | 40 | 8 | 3 | C160402.058 | Нет |
| 6 | 6 | 40 | 8 | 3 | C160402.060 | Да |
| 6,8 | 8 | 45 | 10 | 3 | C160402.068 | Да |
| 7 | 8 | 45 | 10 | 3 | C160402.070 | Да |
| 7,8 | 8 | 45 | 10 | 3 | C160402.078 | Нет |
| 8 | 8 | 45 | 11 | 3 | C160402.080 | Да |
| 8,7 | 10 | 50 | 11 | 3 | C160402.087 | Нет |
| 9 | 10 | 50 | 11 | 3 | C160402.090 | Да |
| 9,7 | 10 | 50 | 11 | 3 | C160402.097 | Нет |
| 10 | 10 | 50 | 13 | 3 | C160402.100 | Да |
| 12 | 12 | 55 | 15 | 3 | C160402.120 | Да |
|
Материял |
Твердость |

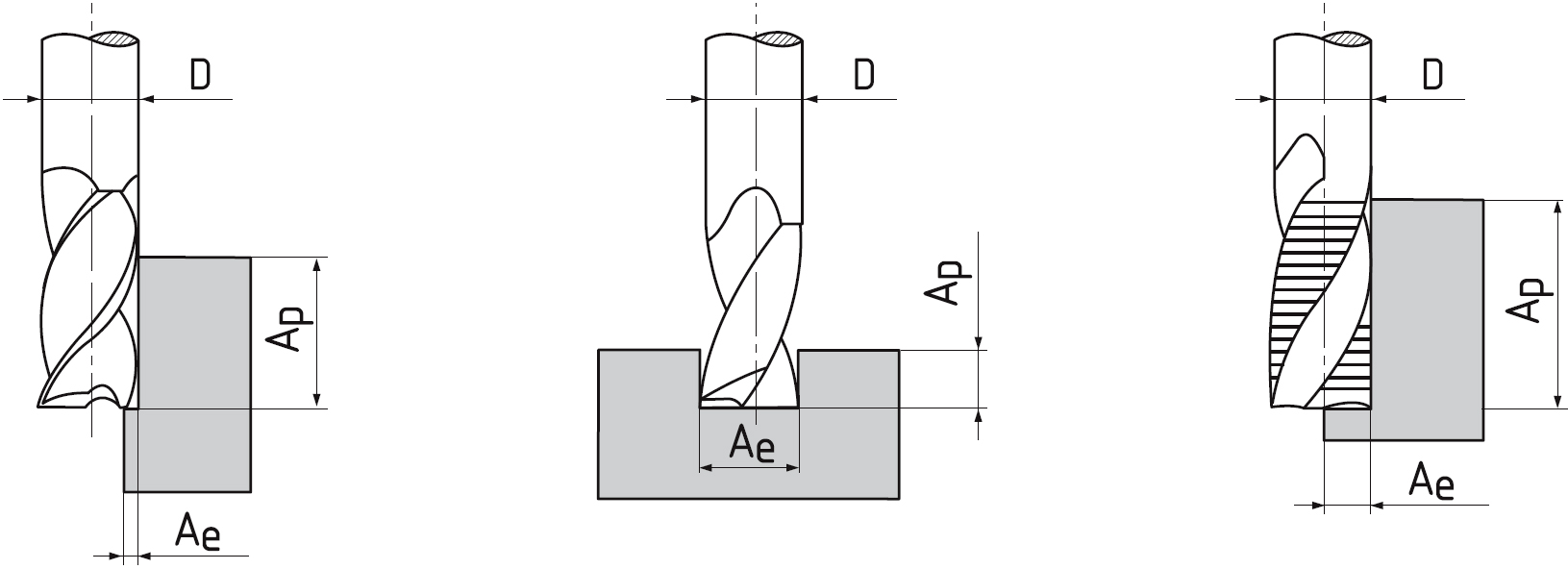

Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Автоматные и конструкционные стали | ≤ 600 N/mm² | 0,5xD | 0,1xD | 140 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| P.3 | Инструментальная сталь низколегированная | ≤ 1100 N/mm² | 0,5xD | 0,1xD | 85 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| P.5 | Инструментальная сталь высоколегированная | ≤ 1100 N/mm² | 0,5xD | 0,1xD | 65 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| M.1 | Нержавеющие стали | ≤ 750 N/mm² | 0,5xD | 0,1xD | 70 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| M.2 | Нержавеющие стали | 750 - 850 N/mm² | 0,5xD | 0,1xD | 60 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| K.1 | Чугун | ≤ 820 N/mm² | 0,5xD | 0,1xD | 105 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| K.2 | Чугун | > 800 N/mm² | 0,5xD | 0,1xD | 85 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| S.1 | Хромникелевые сплавы | ≤ 1500 N/mm² | 0,5xD | 0,1xD | 45 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
| S.2 | Титан, сплавы титана | ≤ 1250 N/mm² | 0,5xD | 0,1xD | 55 | 0.011 | 0.021 | 0.028 | 0.035 | 0.042 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Вид N
Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.
Возможные направления движения
Материал.
Стандарт компании
Геометрия инструменты
Угол наклона винтовой линии = 30°. Передний угол = 12°.
Обработка торца
