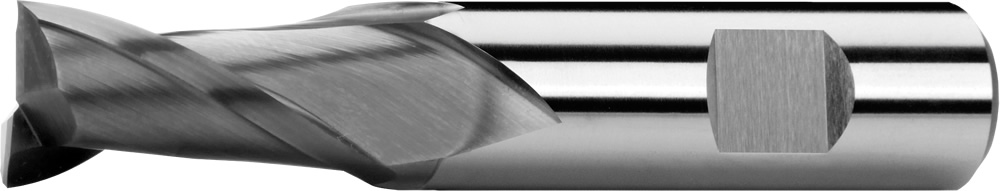

Фрезы концевые с цилиндрическим хвостовиком, длинные, с центрорежущим зубом, 30°, тип N, лыска weldon, AlTiN

DIN 6527L
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

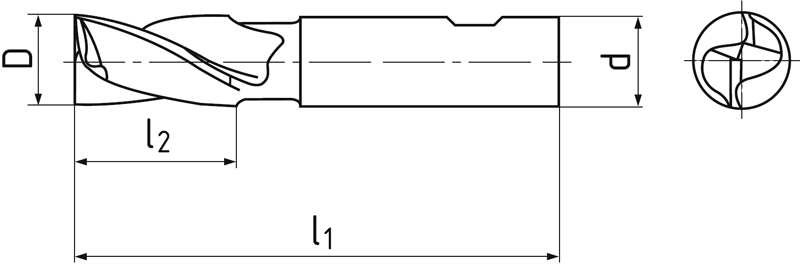

D
h 10 		d
h 6 		l1 l2 Z Код продукта На складе
3 6 57 7 2 S101412.030 Да
3,5 6 57 7 2 S101412.035 Да
4 6 57 8 2 S101412.040 Да
4,5 6 57 8 2 S101412.045 Да
5 6 57 10 2 S101412.050 Нет
6 6 57 10 2 S101412.060 Да
7 8 63 13 2 S101412.070 Да
8 8 63 16 2 S101412.080 Да
9 10 72 16 2 S101412.090 Да
10 10 72 19 2 S101412.100 Да
12 12 83 22 2 S101412.120 Да
14 14 83 22 2 S101412.140 Да
16 16 92 26 2 S101412.160 Да
18 18 92 26 2 S101412.180 Да
20 20 104 32 2 S101412.200 Да

Материял
Твердость

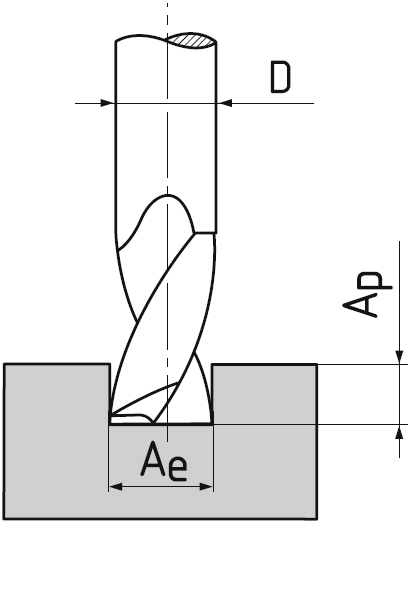

Ap
Ae
Vc 		fz(mm/z)
Ø 3
Ø 6
Ø 8
Ø 10
Ø 12
Ø 16
Ø 18
Ø 20
P.1 | Автоматные и конструкционные стали ≤ 600 N/mm² 0,75xD 1xD 200 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
P.3 | Инструментальная сталь низколегированная ≤ 1100 N/mm² 0,75xD 1xD 120 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
P.5 | Инструментальная сталь высоколегированная ≤ 1100 N/mm² 0,75xD 1xD 90 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
M.1 | Нержавеющие стали ≤ 750 N/mm² 0,75xD 1xD 100 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
M.2 | Нержавеющие стали 750 - 850 N/mm² 0,75xD 1xD 80 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
K.1 | Чугун ≤ 820 N/mm² 0,75xD 1xD 150 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
K.2 | Чугун > 800 N/mm² 0,75xD 1xD 120 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
S.1 | Хромникелевые сплавы ≤ 1500 N/mm² 0,75xD 1xD 60 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067
S.2 | Титан, сплавы титанаы ≤ 1250 N/mm² 0,75xD 1xD 60 0.01 0.02 0.027 0.033 0.04 0.053 0.06 0.067

Зажимный элемент

Цилиндрический хвостовик с лыской (Weldon) согласно DIN 6535 HB.

Геометрия инструменты

Угол наклона винтовой линии = 30°. Передний угол = 12°.

Обработка торца

Стандартный AlTiN покрытие

Обладает подобными свойствами и даже более высокой твёрдостью, чем TiAlN. Значительная термостойкость. Для самых сложных условий применения. Отличные результаты показывает, главным образом, в комбинации со сталью HSSE-PM (ASP 2030). Изготовленные из этой стали фрезы в стандратном исполнении покрыты слоем AlTiN.

Вид N

Универсальное использование. Подходит для материалов с пределом прочности 900 МПа.

Возможные направления движения

Материал.

Охлаждение маслом.
