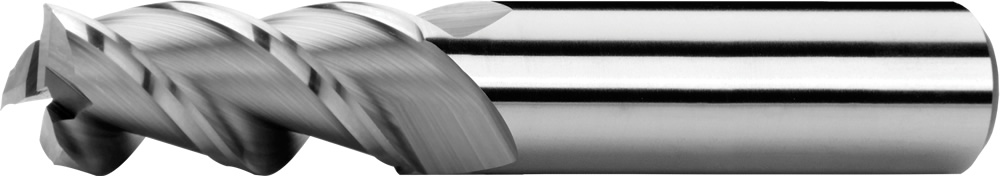

Фрезы концевые с цилиндрическим хвостовиком, длинные, с центрорежущим зубом, 45°, тип W, гладкий хвостовик
твердый сплав
При соблюдении условий правильной обкатки ленточных полотен гарантируется максимальный срок эксплуатации инструмента! Условия обкатки новых ленточных полотен: время обката - 20 минут, скорость полотна - 80%, подача - 50%.

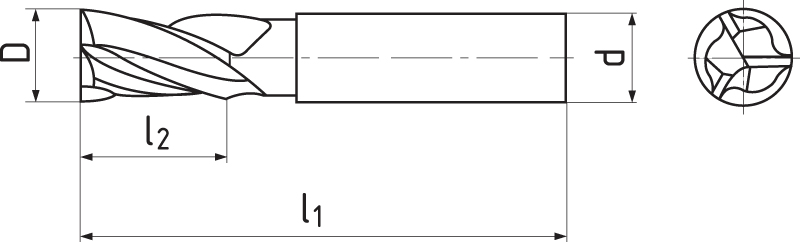

| D h 10 |
d h 6 |
l1 | l2 | Z | Код продукта | На складе |
|---|---|---|---|---|---|---|
| 3 | 6 | 57 | 8 | 3 | S111402.030 | Да |
| 3,5 | 6 | 57 | 10 | 3 | S111402.035 | Да |
| 4 | 6 | 57 | 11 | 3 | S111402.040 | Да |
| 4,5 | 6 | 57 | 11 | 3 | S111402.045 | Да |
| 5 | 6 | 57 | 13 | 3 | S111402.050 | Да |
| 6 | 6 | 57 | 13 | 3 | S111402.060 | Да |
| 8 | 8 | 63 | 19 | 3 | S111402.080 | Да |
| 10 | 10 | 72 | 22 | 3 | S111402.100 | Да |
| 12 | 12 | 83 | 26 | 3 | S111402.120 | Да |
| 14 | 14 | 83 | 26 | 3 | S111402.140 | Да |
| 16 | 16 | 92 | 32 | 3 | S111402.160 | Да |
| 18 | 18 | 92 | 32 | 3 | S111402.180 | Да |
| 20 | 20 | 104 | 38 | 3 | S111402.200 | Да |
|
Материял |
Твердость |

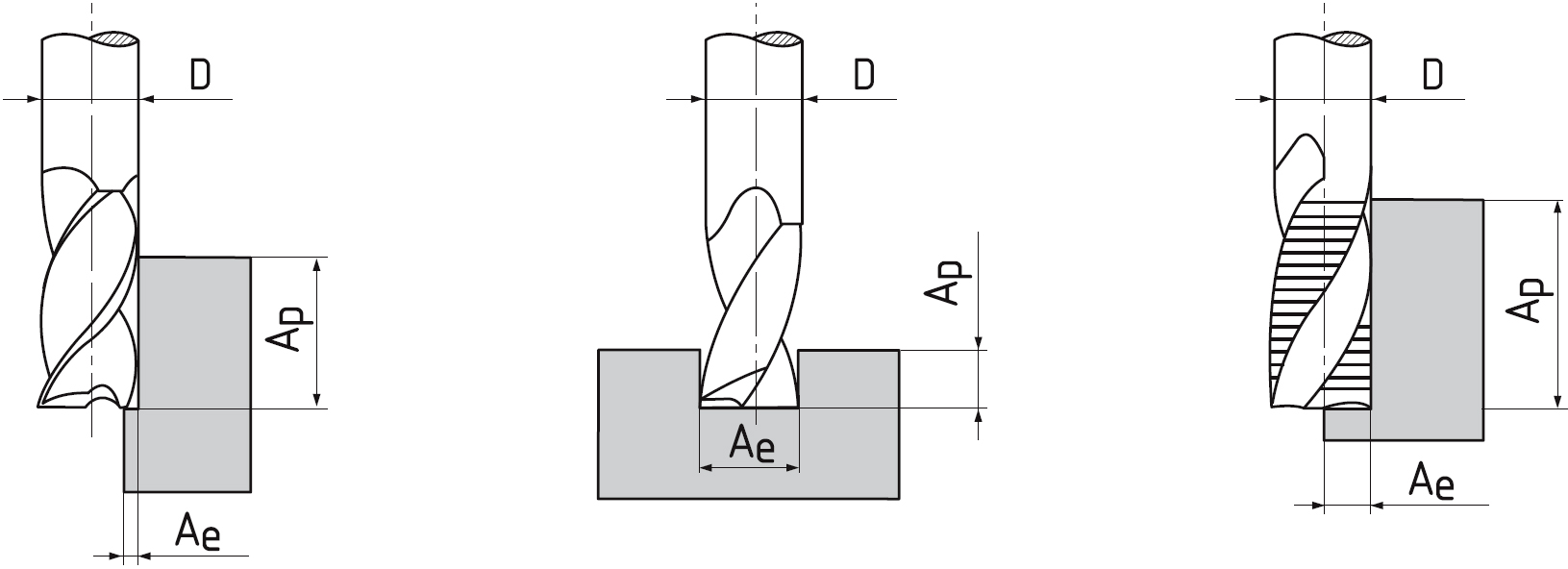

Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N.1 | Алюминий, алюминий-кремниевые сплавы (Si ≤ 6%) | ≤ 400 N/mm2 | 1,5xD | 0,2xD | 160 | 0.02 | 0.04 | 0.053 | 0.067 | 0.08 | 0.107 | 0.12 | 0.133 |
| N.2 | Aлюминий-кремниевые сплавы (Si ≤ 12%) | ≤ 600 N/mm2 | 1,5xD | 0,2xD | 220 | 0.02 | 0.04 | 0.053 | 0.067 | 0.08 | 0.107 | 0.12 | 0.133 |
| N.4 | Медноцинковые и меднооловянные сплавы | ≤ 800 N/mm2 | 1,5xD | 0,2xD | 176 | 0.016 | 0.032 | 0.0424 | 0.0536 | 0.064 | 0.0856 | 0.096 | 0.164 |
Зажимный элемент
Гладкий цилиндрический хвостовик согласно DIN 6535 A.
Вид W
Для обработки мягких материалов, напр. aлюминия и цветных металлов.
Возможные направления движения
Материал.
Стандарт компании
Геометрия инструменты
Угол наклона винтовой линии = 45°. Передний угол = 15°.
Обработка торца
